Motorrad BMW F800 GT Batterie ausbauen
Der Ausbau der Batterie in meinem Motorrad (Baujahr 2018) wurde zu einem unerwarteten Problem. Die zum Motorrad gehörige Bedienungsanleitung passt leider nicht zur Realität. Eigentlich ganz einfach: Verkleidungsmittelteil abbauen (Torx T25), Minuspol abklemmen, Pluspol abklemmen, Batterieabdeckung mit Kreusschlitzschraube entfernen, Batterie nach oben herausnehmen.

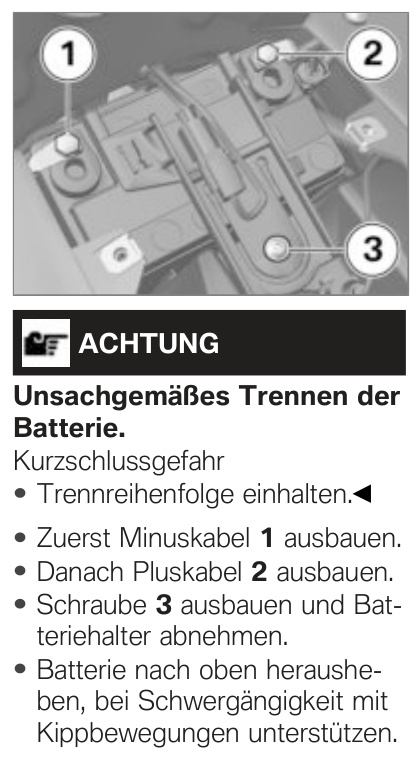

Original Betriebsansleitung Seite 114
Das Problem: über der Schraube der Batterieabdeckung ist ein Elektronikteil verbaut. Eine Schraube zum Entfernen dieses Bauteils sucht man vergebens.

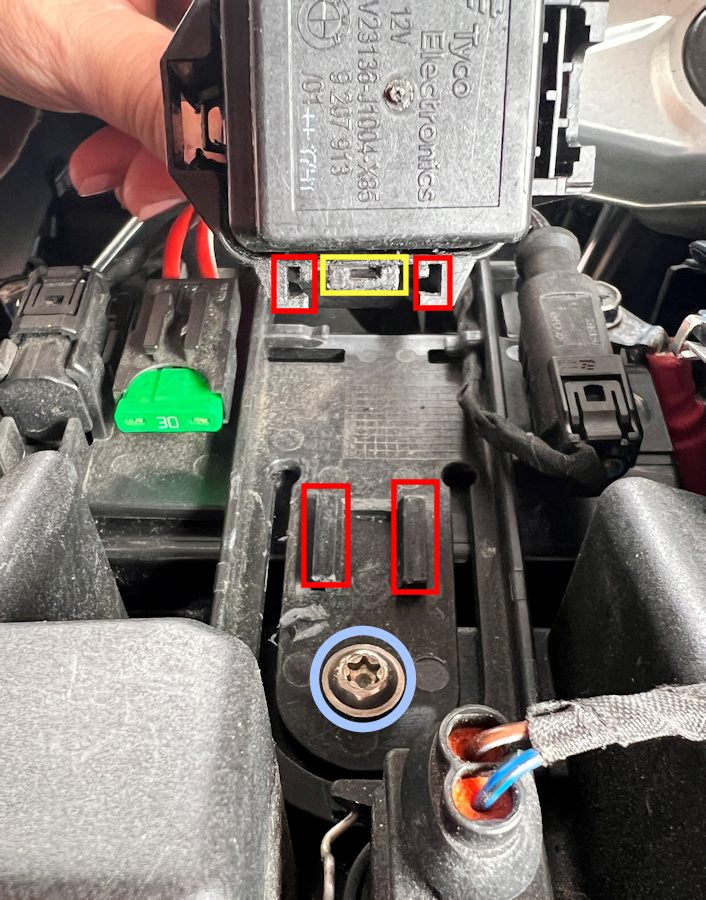

Dieses Bild zeigt das entfernte Elektronikteil und gibt die darunterleigende Schraube (im cyan-farbenen Kreis) der Batterieabdeckung frei. Das Elektronikteil wird in die Schienen (rote Einrahmung) eingesteckt und rastet mit der Lasche (gelb) ein.

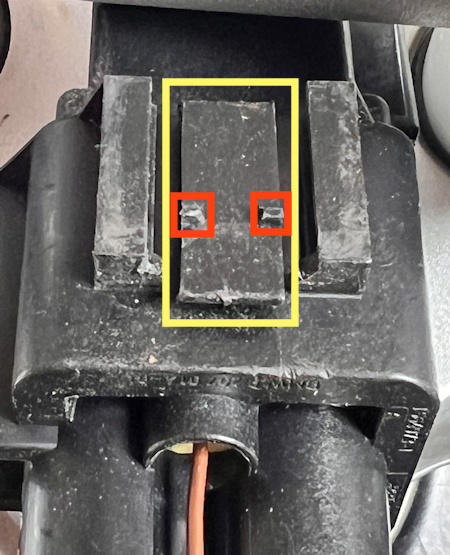

Die Lasche (gelb) zwischen den beiden Führungen besitzt zwei Noppen (rot), die zwischen den Kunststoff-Führungsschienen auf der Batteriehalterung einrasten.

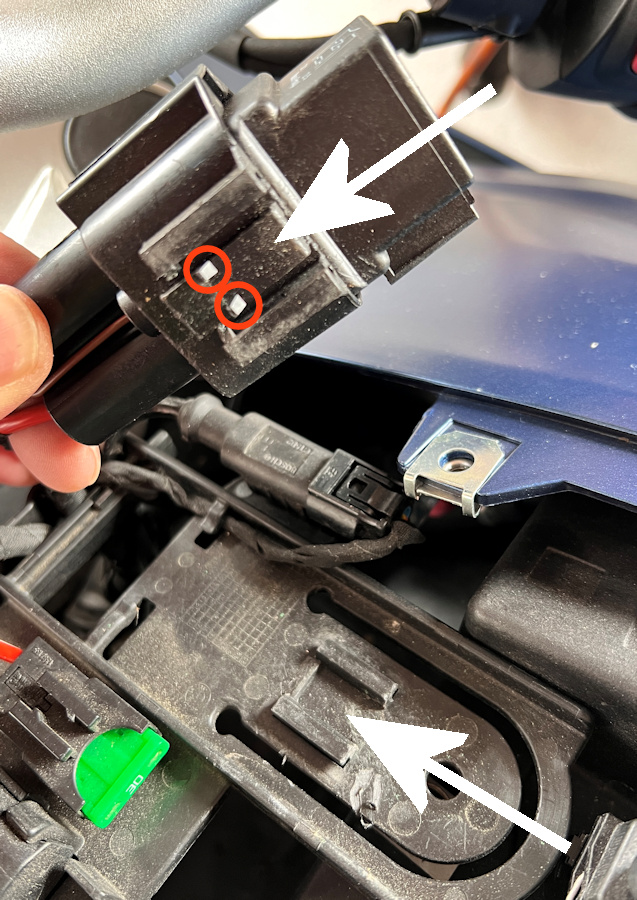

Ist das Elektronikteil eingerastet muss man mit einem geeigneten Werkzeug gefühlvoll die Lasche unter dem Elektronikteil anheben und dieses nach vorne abziehen.
